GAMME AN1200 PRO

GAMME AN1200

PRO

Coffrets : AN1232 / AN1252 / AN1282

Pour moteurs sans carte de pilotage embarquée à capteur codeur lent inductif ou type micro-rupteur, alimentation 230VAC/24VDC intégrée.

• Radio intégrée

• Mesure du courant

• Paramétrages multiples

• Rampe d'accélération réglable

• Auto-diagnostique par afficheur + leds

Mesure du courant moteur

pour adaptation aux caractéristiques piscine

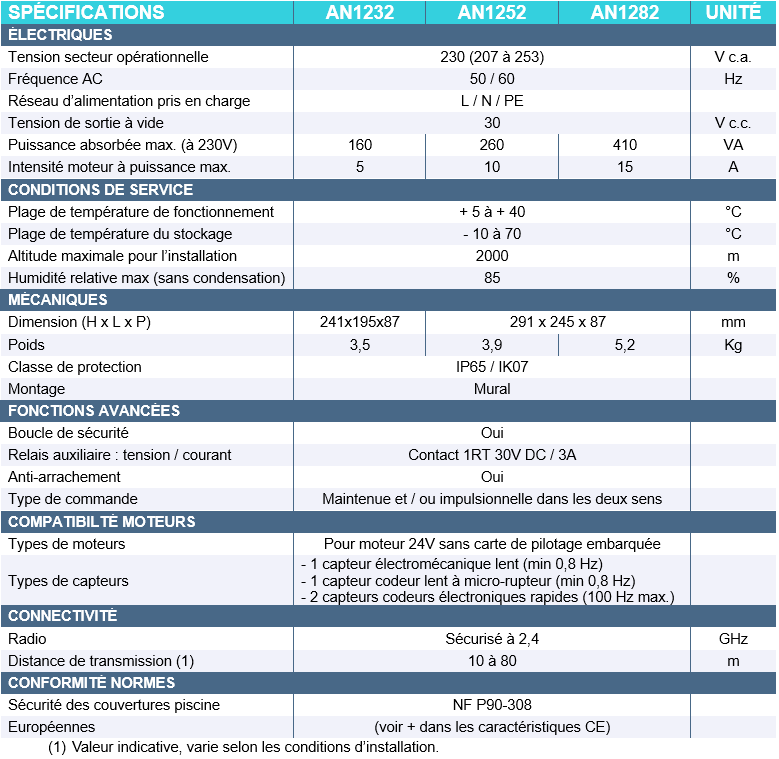

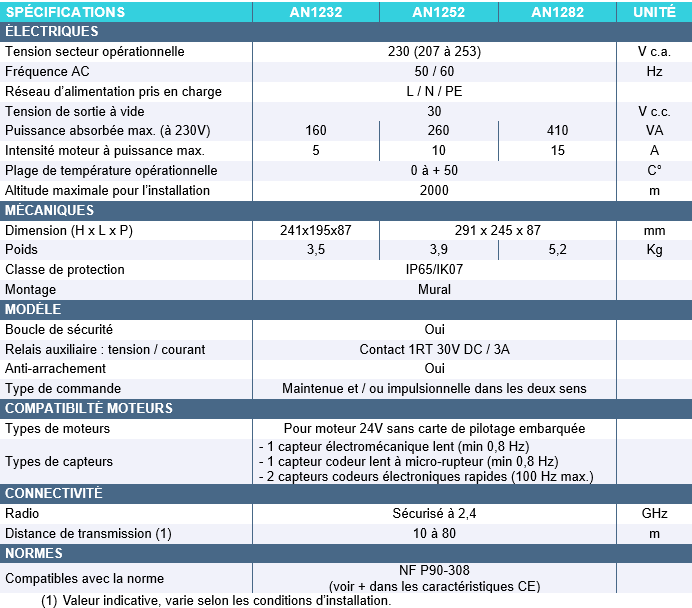

CARACTÉRISTIQUES

AN1252

Puissance absorbée max. 260 VA

(HxLxP) 291x245x87 mm ; 3,9 Kg

Compatibilité :

Moteurs 24V 10A max équipé de :

1 capteur codeur lent à micro rupteur (min 0,8 Hz)

1 à 2 capteurs codeurs électroniques rapides (100 Hz max)

AN1232

Puissance absorbée max. 160 VA

(HxLxP) 241x195x87 mm ; 3,5 Kg

Compatibilité :

Moteurs 24V 5A max équipé de :

1 capteur codeur lent à micro rupteur (min 0,8 Hz)

1 à 2 capteurs codeurs électroniques rapides (100 Hz max)

AN1282

Puissance absorbée max. 410 VA

(HxLxP) 291x245x87 mm ; 5,2 Kg

Compatibilité :

Moteurs 24V 15A max équipé de :

1 capteur codeur lent à micro rupteur (min 0,8 Hz)

1 à 2 capteurs codeurs électroniques rapides (100 Hz max)

Liaison radio

2,4 GHz

Permettant de faire communiquer sans fil, un coffret avec des accessoires comme un clavier de commande et/ou des relais auxiliaires. La liaison radio codée offre une grande sécurité de transmission et évite l'installation de câbles électriques.

Mesure courant

Protection surcharge

La mesure du courant moteur permet de piloter au mieux son fonctionnement :

- Courant de référence pour détecter les anomalies

- surintensité (endommagement du moteur ou du coffret de commande)

- Effort trop important sur le volet (blocage du mouvement, anti-arrachage)

Démarrage

Progressif fermeture

Le coffret gère le démarrage progressif du volet en fermeture pour assurer son bon déroulement. Ce démarrage progressif est paramétrable.

Capteur moteur

Rapide ou lent

Les fabricants de moteurs utilisent différents systèmes de capteur pour suivre la rotation du moteur qui anime le volet.

Ces coffrets sont en mesure de piloter les différents types de capteurs-moteurs  suivants :

- 1 capteur codeur lent électronique ou à micro rupteur (min 0,8 Hz)

- 1 ou 2 capteurs codeurs électroniques rapides (100 Hz max)

Commande O/F

Maintenue ou impulsionnelle

Dans les pays où elle est autorisée, la commande impulsionnelle permet de manœuvre le volet sans action prolongée sur le contacteur d’Ouverture/Fermeture. Les coffrets de cette gamme permettent de sélectionner le type de commande.

A noter : la commande impulsionnelle à la fermeture est interdite en France.

Relais

Équipement externe

Certains équipements de la piscine nécessitent un arrêt ou un régime différent quand le volet est ouvert ou fermé. Ce relais auxiliaire dispose d'un contact sec permettant de modifier ou d’arrêter le fonctionnement de l’électrolyseur ou d'une pompe quand le volet est fermé.

Extension possible de 2 relais supplémentaires avec le boitier AN1106.

Option frein

Anti-poussée d'Archimède

Le volet de la piscine flotte, car ses lames sont plus légères que l'eau. Cette flottabilité entraîne une traction vers le haut lorsqu'il se déroule (poussée d'Archimède), ce qui peut entraîner un mauvais positionnement ou même des dommages au volet. Pour contrer ce phénomène, le coffret est doté d'une prise permettant de connecter le frein optionnel AN1166.

Diagnostic

Par affichage

À la mise sous tension le microprocesseur réalise un auto-diagnostic du coffret et toute anomalie est signalée par un caractère sur l’afficheur. De même en cours de fonctionnement, différents points sont surveillés et les anomalies sont signalées sur l’afficheur, offrant ainsi une véritable aide pour y remédier.

Protection renforcée

Contre la foudre

La piscine étant la plupart du temps placée à l’extérieur d’un bâtiment, la foudre l’impact particulièrement ainsi que les équipements électriques qui lui sont reliés. Nos coffrets bénéficient d’une protection renforcée contre la foudre.

QR code

Notice Web détaillée + Quick start

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.

Norme

Européenne

La réglementation européenne exige un niveau de sécurité et de qualité pour garantir à l'utilisateur un usage avec un niveau de risque le plus faible possible. Nos produits sont conçus et réalisés pour répondre à ce niveau d'exigence et à ce titre porte le marquage CE.

Conformité

NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.

Fabrication

Française

Nous concevons et fabriquons nos produits en France, assurant un contrôle qualité rigoureux. Le montage des composants électroniques, ainsi que l'assemblage final et test du coffret, sont réalisés directement dans nos ateliers.

Garantie

3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.
