GAMME AN1800 FDC

GAMME AN1800

FDC

Coffrets : AN1805 / AN1810 / AN1812

Pour moteurs sans carte de pilotage embarquée à 2 fins de course à réglage mécanique, alimentation externe à prévoir.

• En 12V ou 24V

• Leds témoins du fonctionnement

• Réglage du commutateur en maintenue

ou impulsionnelle

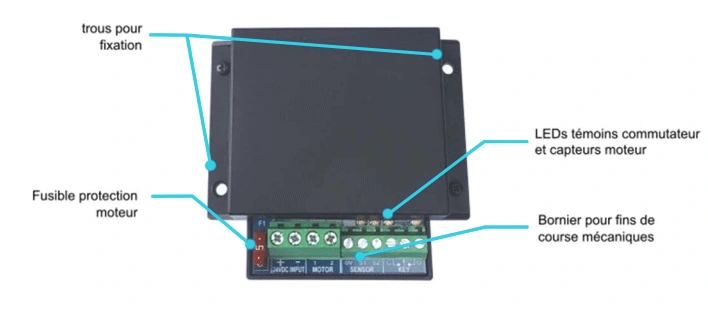

Mini format

au plus près du moteur

équipé de 2 fins de course à réglage mécanique

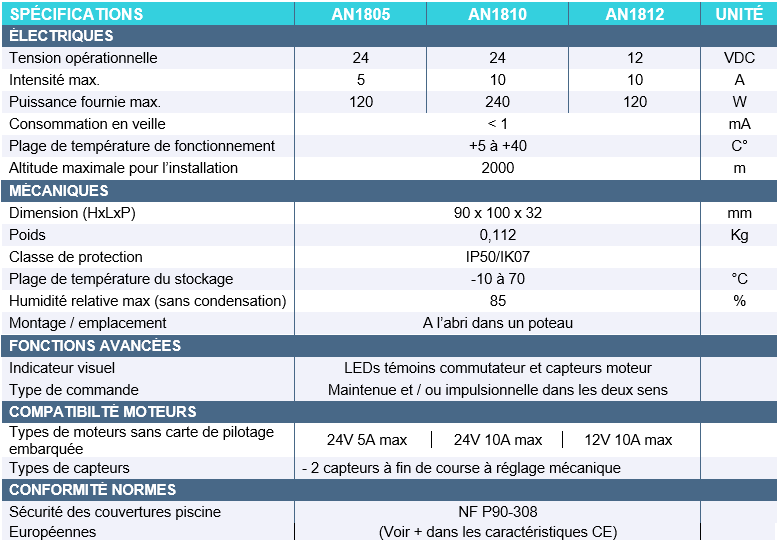

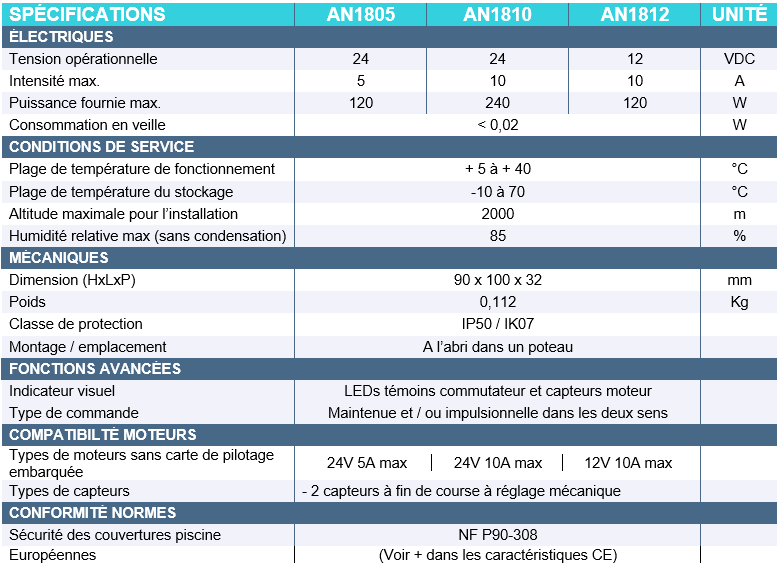

CARACTÉRISTIQUES

AN1805

Puissance max. 120W

(HxLxP) 90x100x32 mm ; 0,112 Kg

Compatibilité :

Moteurs 24V 5A max équipé de

2 fin de course à réglage mécanique

AN1810

Puissance max. 240W

(HxLxP) 90x100x32 mm ; 0,112 Kg

Compatibilité :

Moteurs 24V 10A max équipé de

2 fin de course à réglage mécanique

AN1812

Puissance max. 120W

(HxLxP) 90x100x32 mm ; 0,112 Kg

Compatibilité :

Moteurs 12V 10A max équipé de

2 fin de course à réglage mécanique

Capteur moteur

Fin de course à réglage mécanique

Le réglage des 2 fins de course se fait sur le moteur. Cette carte électronique coupe le moteur lorsque l'un des 2 fins de course est atteint et vice versa dans l'autre sens.

Commande O/F

Maintenue ou impulsion

Dans les pays où elle est autorisée, la commande impulsionnelle permet de manœuvre le volet sans action prolongée sur le contacteur d’Ouverture/Fermeture. Les coffrets de cette gamme permettent de sélectionner le type de commande.

A noter : la commande impulsionnelle à la fermeture est interdite en France.

LEDs

Affichage des infos

Les informations nécessaires à la mise en route, au paramétrage et à l’utilisation du produit (mode, état, infos et alarmes) sont visualisées par des LEDs dédiées. Cette aide au diagnostic permet à l’installateur de connaitre à tout moment la configuration et les actions éventuelles à entreprendre.

Notice Web détaillée

Notice Web détaillée + Quick start

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.

Garantie

3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.

Norme

Européenne

Le marquage CE atteste que nos produits respectent les standards européens les plus exigeants en matière de sécurité et de qualité.

Nous concevons et fabriquons chaque produit avec le souci constant de répondre à ces critères, afin d’offrir à nos utilisateurs toute la fiabilité attendue.

Conformes aux exigences essentielles de sécurité :

2014/35/UE

Sécurité électrique Basse Tension (DBT)

2014/30/UE

Compatibilité électromagnétique (CEM)

011/65/UE

Substances dangereuses (RoHS)

Normes harmonisées appliquées :

EN 60335-1:2012/A1:2019/A11:2020/A13:2017/A14:2019/A2:2019

EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Conformité

NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.

Fabrication

Française

Conçus et fabriqués en France, nos produits bénéficient d’un savoir-faire reconnu et d’un contrôle qualité exigeant. Du montage des composants électroniques à l’assemblage final et aux tests, chaque étape est réalisée dans nos propres ateliers.
