GAMME AN6500 MAX

GAMME AN6500

MAX

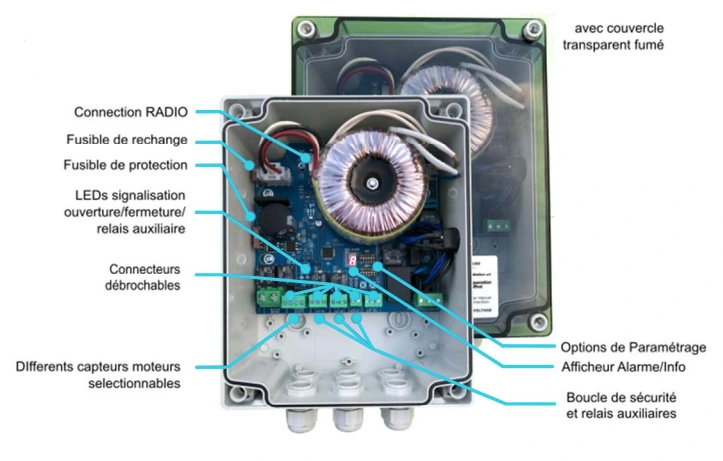

Coffrets : AN6505 / AN6510 / AN6515

Pour moteurs sans carte de pilotage embarquée, compatible tous types de capteurs avec radio et mesure du courant. Coffret conforme à la directive Écoconception (2009/125/CE) avec sa norme EN50564:2011.

• Mesure de courant

• Borniers débrochables

• Auto-diagnostique par afficheur + leds

• Paramétrages multiples + radio intégrée

• Rampe d'accélération paramétrable à la fermeture

• Consommation en veille conforme à la réglementation

Européenne UE 2023/826

Pour maximiser la performance

compatible avec tous types

de fabricants moteur

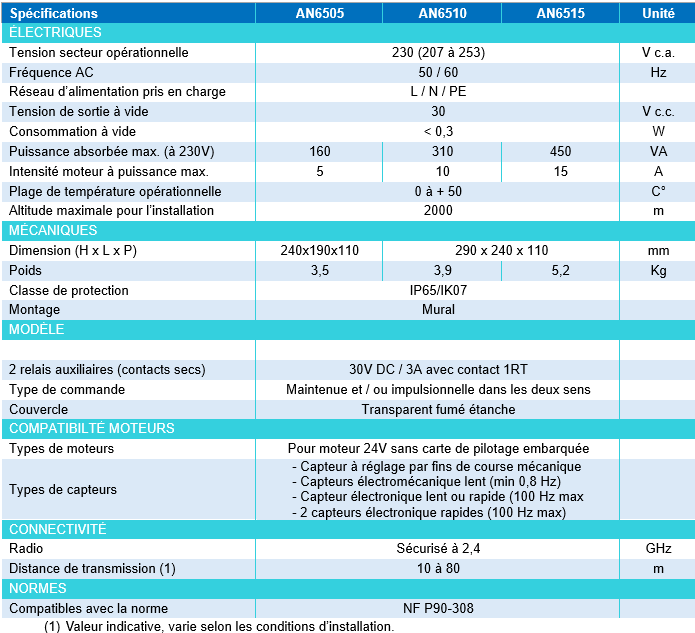

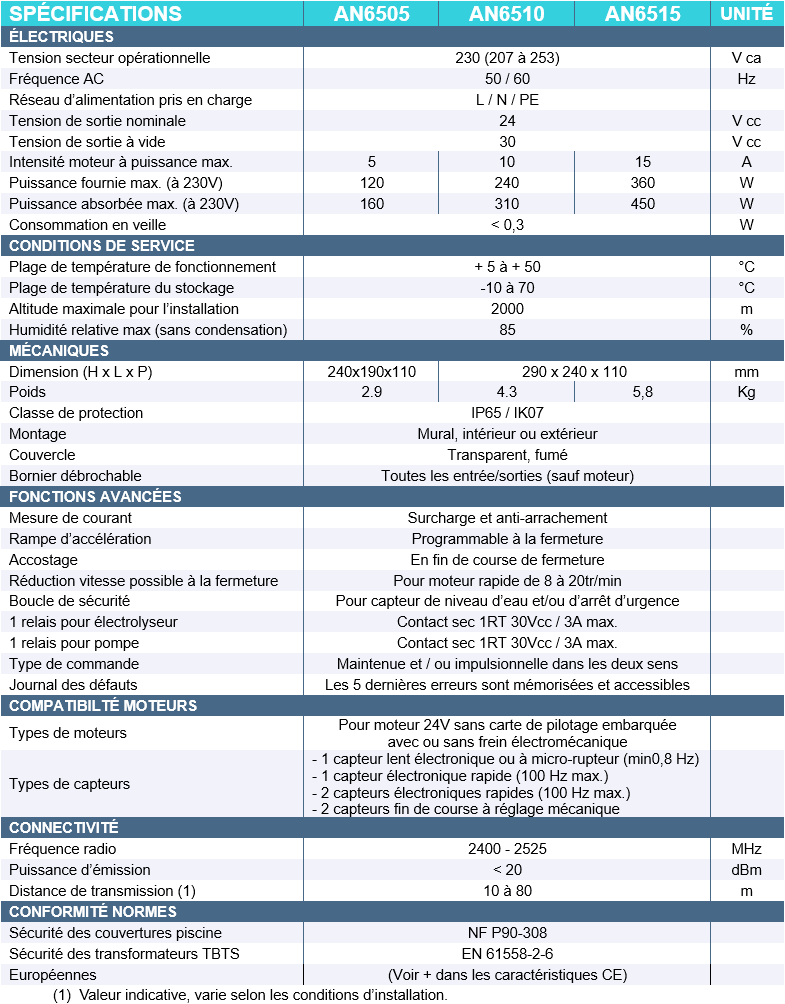

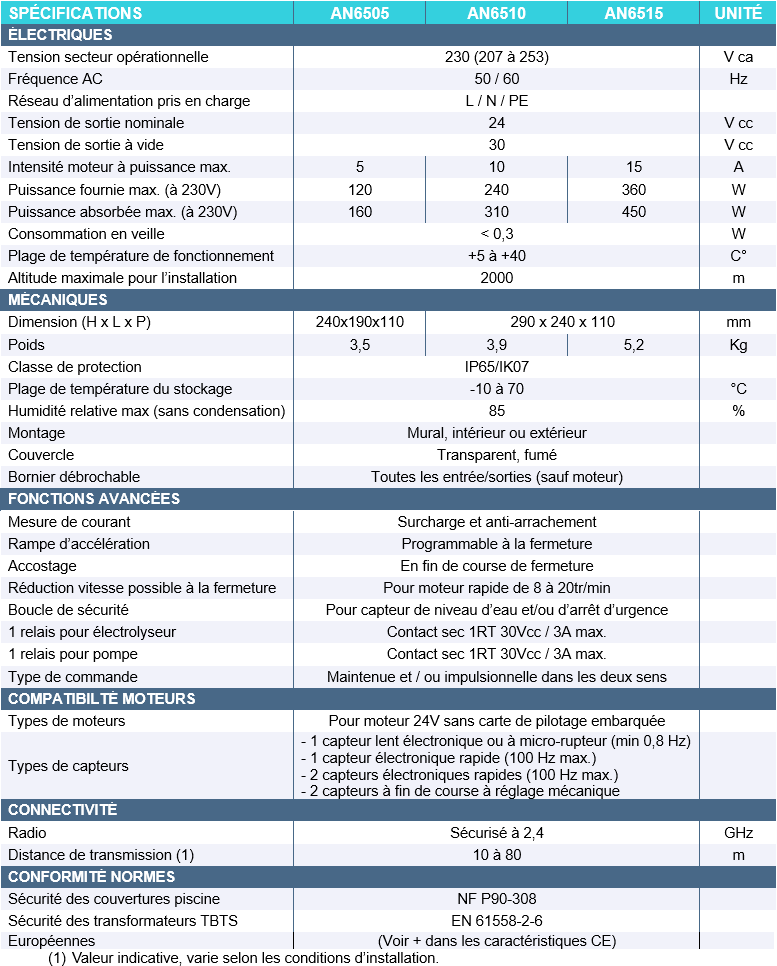

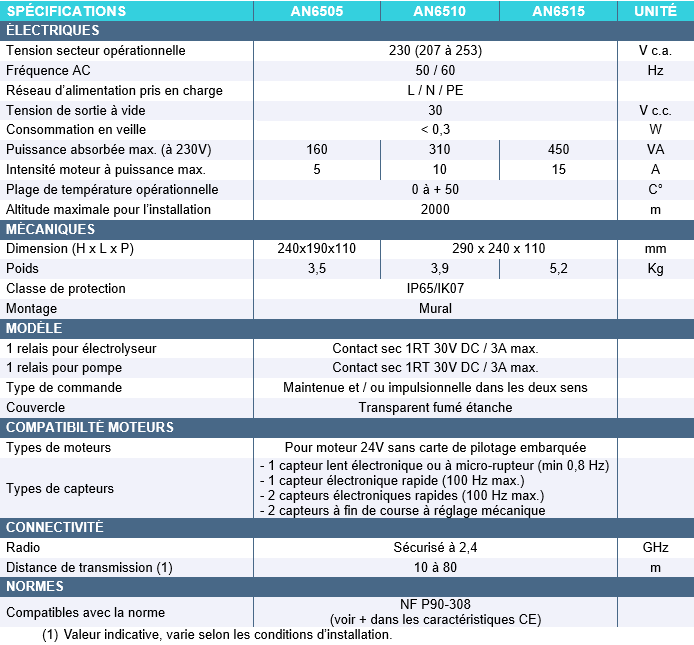

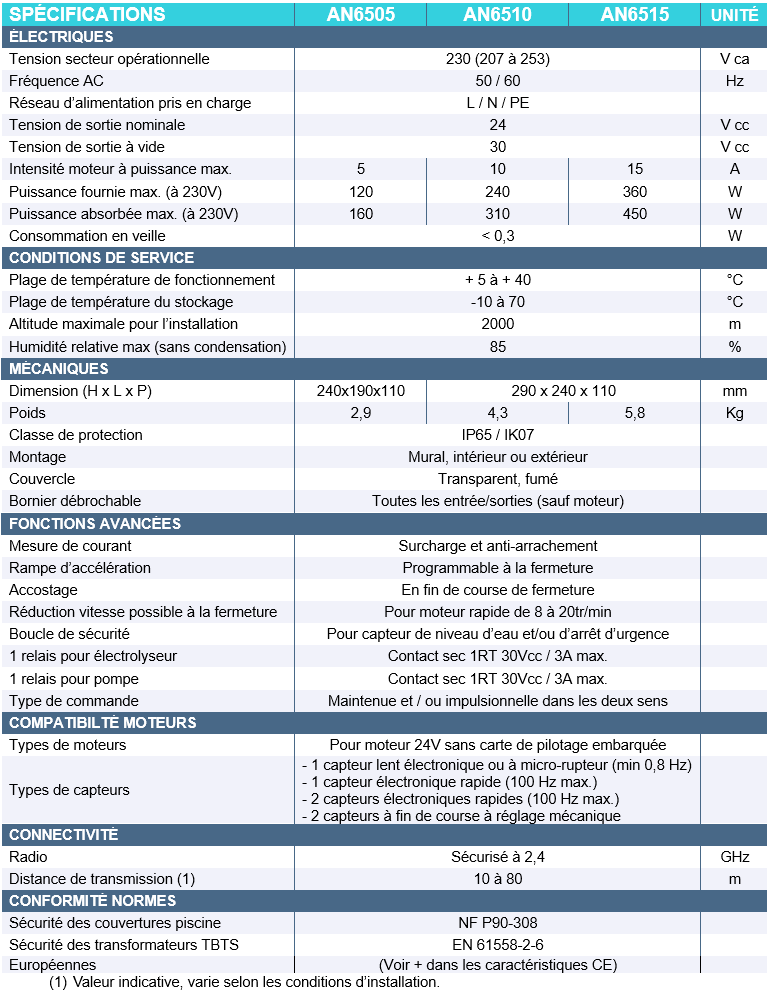

CARACTÉRISTIQUES

AN6505

Radio avec antenne intégrée

Puissance absorbée max. 160 VA

(HxLxP) 240x190x110 mm ; 3,5 Kg

Compatibilité :

Moteurs 24V 5A tous types de capteurs

AN6510

Radio avec antenne intégrée

Puissance absorbée max. 260 VA

(HxLxP) 290x240x110 mm ; 3,9 Kg

Compatibilité :

Moteurs 24V 10A tous types de capteurs

AN6515

Radio avec antenne intégrée

Puissance absorbée max. 410 VA

(HxLxP) 290x240x110 mm ; 5,2 Kg

Compatibilité :

Moteurs 24V 15A tous types de capteurs

Liaison radio

2,4 GHz

Permettant de faire communiquer sans fil, un coffret avec des accessoires comme un clavier de commande, des relais auxiliaires, la liaison radio codée offre une grande sécurité de transmission et limite l'installation de câbles électriques.

Mesure courant

Protection surcharge

La mesure du courant moteur permet de piloter au mieux son fonctionnement :

- Courant de référence pour détecter les anomalies

- surintensité (endommagement du moteur ou du coffret de commande)

- Effort trop important sur le volet (blocage du mouvement, anti-arrachage)

Démarrage

Progressif fermeture

Le coffret gère le démarrage progressif du volet en fermeture pour assurer son bon déroulement. Ce démarrage progressif est paramétrable.

Capteur moteur

Rapide ou lent ou à fin de course mécanique

Les fabricants de moteurs utilisent différents systèmes de capteur pour suivre la rotation du moteur qui anime le volet.

Ces coffrets sont en mesure de piloter tous les types de capteurs-moteurs existants sur le marché, soit les capteurs suivants :

- 1 capteur codeur lent électronique ou à micro-rupteur (min 0,8 Hz)

- 1 à 2 capteurs codeurs électroniques rapides (100 Hz max)

- 2 fins de course à réglage mécaniques

Commande O/F

Maintenue ou impulsionnelle

Dans les pays où elle est autorisée, la commande impulsionnelle permet de manœuvre le volet sans action prolongée sur le contacteur d’Ouverture/Fermeture. Les coffrets de cette gamme permettent de sélectionner le type de commande.

A noter : la commande impulsionnelle à la fermeture est interdite en France.

Relais

Équipement externe

Certains équipements de la piscine nécessitent un arrêt ou un régime différent quand le volet est ouvert ou fermé.

Ces coffrets disposent de 2 relais auxiliaires avec contact sec permettant de modifier ou d’arrêter le fonctionnement de l’électrolyseur et d'une pompe quand le volet est fermé.

Extension possible de 2 relais supplémentaires avec le boitier AN1106.

Option frein

Anti-poussée d'Archimède

Le volet de la piscine flotte, car ses lames sont plus légères que l'eau. Cette flottabilité entraîne une traction vers le haut lorsqu'il se déroule (poussée d'Archimède), ce qui peut entraîner un mauvais positionnement ou même des dommages au volet. Pour contrer ce phénomène, le coffret est doté d'une prise permettant de connecter le frein optionnel AN1166.

Diagnostic

Par affichage

À la mise sous tension le microprocesseur réalise un auto-diagnostic du coffret et toute anomalie est signalée par un caractère sur l’afficheur. De même en cours de fonctionnement, différents points sont surveillés et les anomalies sont signalées sur l’afficheur, offrant ainsi une véritable aide pour y remédier.

Protection renforcée

Contre la foudre

La piscine étant la plupart du temps placée à l’extérieur d’un bâtiment, la foudre l’impact particulièrement ainsi que les équipements électriques qui lui sont reliés. Nos coffrets bénéficient d’une protection renforcée contre la foudre.

Indice de protection

IP 65

Le produit produit a été conçu et réalisé pour résister à toute pénétration de poussière et de projection d’eau, assurant ainsi une grande longévité. A ce titre Il est qualifié IP65.

Énergie

Basse consommation

Pour améliorer l’efficacité énergétique de nos coffrets et répondre à l’évolution des normes de réduction de la consommation en veille des équipements domestiques, une toute nouvelle conception est mise en œuvre sur cette gamme de produit pour être conforme à la réglementation européenne.

QR code

Notice Web détaillée + Quick start

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.

Norme

Européenne

Le marquage CE atteste que nos produits respectent les standards européens les plus exigeants en matière de sécurité et de qualité.

Nous concevons et fabriquons chaque produit avec le souci constant de répondre à ces critères, afin d’offrir à nos utilisateurs toute la fiabilité attendue.

Conformes aux exigences essentielles de sécurité :

2014/35/UE

Sécurité électrique Basse Tension (DBT)

2014/30/UE

Compatibilité électromagnétique (CEM)

2014/53/UE

Equipements radioélectriques (RED)

2011/65/UE

Substances dangereuses (RoHS)

2009/125/CE

Ecoconception

Normes harmonisées appliquées :

EN 60335-1:2012/A1:2019/A11:2020/A13:2017/A14:2019/A2:2019

EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

EN 300 328 V2.2.2 (2019-07)

EN IEC 63000:2018

EN 50564:2011

Conformité

NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.

Fabrication

Française

Conçus et fabriqués en France, nos produits bénéficient d’un savoir-faire reconnu et d’un contrôle qualité exigeant. Du montage des composants électroniques à l’assemblage final et aux tests, chaque étape est réalisée dans nos propres ateliers.

Garantie

3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.
