GAMME AN1700 MINI

GAMME AN1700

MINI

Coffrets : AN1705 / AN1710 / AN1712

Pour moteurs sans carte de pilotage embarquée à capteur codeur lent type micro-rupteur, alimentation externe à prévoir.

• En 12V ou 24V

• Buzzer + leds témoins de fonctionnement

Mini format

au plus près du moteur

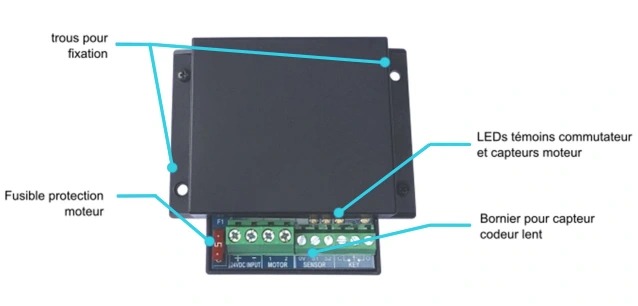

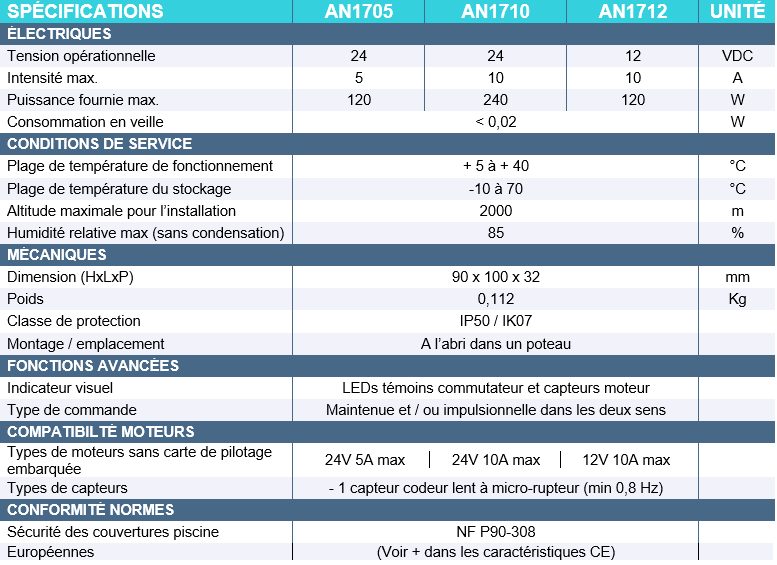

CARACTÉRISTIQUES

AN1705

Puissance max. 120W

(HxLxP) 90x100x32 mm ; 0,112 Kg

Compatibilité :

Moteurs 24V 5A max équipé de

1 capteur codeur lent à micro rupteur (min 0,8 Hz)

AN1710

Puissance max. 240W

(HxLxP) 90x100x32 mm ; 0,112 Kg

Compatibilité :

Moteurs 24V 10A max équipé de

1 capteur codeur lent à micro rupteur (min 0,8 Hz)

AN1712

Puissance max. 120W

(HxLxP) 90x100x32 mm ; 0,112 Kg

Compatibilité :

Moteurs 12V 10A max équipé de

1 capteur codeur lent à micro rupteur (min 0,8 Hz)

Capteur

Lent

Les fabricants de moteurs utilisent différents systèmes de capteur pour suivre la rotation du moteur qui anime le volet.

Ce coffret est en mesure de piloter les 2 différents types de capteurs-moteurs  suivants :

- 1 capteur codeur lent électronique ou à micro rupteur (min 0,8 Hz)

Signalisation

Buzzer + leds témoins de fonctionnement

Signalisation sonore des modes :

- manuel

- programmation

- automatique

Led

Affichage des infos

Les informations nécessaires à la mise en route, au paramétrage et à l’utilisation du produit (mode, état, infos et alarmes) sont visualisées par des LEDs dédiées. Cette aide au diagnostic permet à l’installateur de connaitre à tout moment la configuration et les actions éventuelles à entreprendre.

QR code

Notice Web détaillée + Quick start

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.

Norme

Européenne

Le marquage CE atteste que nos produits respectent les standards européens les plus exigeants en matière de sécurité et de qualité.

Nous concevons et fabriquons chaque produit avec le souci constant de répondre à ces critères, afin d’offrir à nos utilisateurs toute la fiabilité attendue.

Conformes aux exigences essentielles de sécurité :

2014/35/UE

Sécurité électrique Basse Tension (DBT)

2014/30/UE

Compatibilité électromagnétique (CEM)

011/65/UE

Substances dangereuses (RoHS)

Normes harmonisées appliquées :

EN 60335-1:2012/A1:2019/A11:2020/A13:2017/A14:2019/A2:2019

EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Conformité

NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.

Fabrication

Française

Conçus et fabriqués en France, nos produits bénéficient d’un savoir-faire reconnu et d’un contrôle qualité exigeant. Du montage des composants électroniques à l’assemblage final et aux tests, chaque étape est réalisée dans nos propres ateliers.

Garantie

3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.
